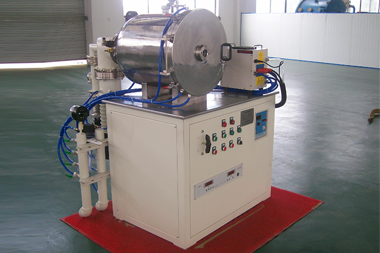

小型真空熔煉爐

產品特點、用途:

全不銹鋼設計，采用臥式爐體，側部開門結構，進出料方便，爐體結構緊湊，占地空間較小，采用IGBT模塊電源，主要供廣泛應用于大專院校及科研單位等在真空或保護氣氛條件下對金屬材料(如不銹鋼、鎳基合金、銅、合金鋼、鎳鈷合金、稀土釹鐵錋等)的熔煉處理，也可進行合金鋼的真空精煉處理及精密鑄造。

　　
技術參數

　　1. 設備名稱：真空感應熔煉爐

　　2. 冷態極限真空度：5×10﹣3Pa

　　3. 額定溫度：1700℃

　　4. 額定功率：20KW

　　5. 坩堝容量：1000g(熔液)

　　6. 壓升率：≤2Pa/h

　　7. 中頻電源：IGBT

　　
結構說明

　　本產品由爐蓋、爐體、回轉機構、澆注裝置、真空系統及高頻電源控制系統等組成。

　　爐體為全不銹鋼結構。爐殼采用雙層水冷結構，回轉機構：與爐體用法蘭連接，感應線圈由銅管繞成螺旋形從爐體引出，采用威爾遜密封，密封可靠。真空系統：采用二級泵，油擴散泵與直聯泵。真空機組上設有放氣閥及充氣閥。電源：電源采用IGBT進口功率器件，更加集成化小型化，有效輸出功率達到90%以上，省電節能，比傳統可控硅中頻節能60%，電氣系統設有過流、過壓返饋及保護電路。
